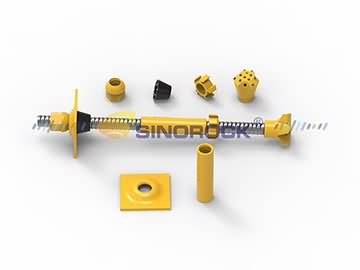

R38 Perno de anclaje

Product Introduction:
Perno de anclaje R38 puede instalarse en sitios con rocas débiles, tierra suelta, soportó la capa, con capa de piedra arena y tan difícil de crear un agujero en la formación de complejos.

We're here to help:  Easy ways to get the answers you need.

Share With:
  • Introducción
  • Accesorios
  • Brocas
  • Investigación
Tipo : R38
La firma de pago : L/C, T/T.
Negociación de términos: EXW, FOB, CFR, CIF.

• Introducción:
Perno de anclaje R38 puede instalarse en sitios con rocas débiles, tierra suelta, soportó la capa, con capa de piedra arena y tan difícil de crear un agujero en la formación de complejos.La rapidez de instalación y la seguridad que proporciona el anclaje , lo hacen ser un producto altamente costo-efectvo.

• Especificaciones
Barra del ancla hueco
Muestra Tipo Diámetro Externo
(mm)
Diámetro Interno
(mm)
Última Carga
(KN)
Rendimiento de Carga
(KN)
Peso
(Kg/m)
Hilo de Rosca
  R38N 38 22.5 500 400 4.8 ISO 10208
  R38N 38 21 500 400 5.5 ISO 10208
  R38N 38 19 500 400 6.0 ISO 10208
  R38S/1 38 18 550 430 6.2 ISO 10208

• Características:
1.Buena actividad contra la corrosión calidad y antioxidantes.
2.Ahorro de tiempo, confiable y segura.
3..Acero inoxidable tiene buena resistencia y alta resistencia al desgaste.
4.Fácil instalación en todas las direcciones, también hacia arriba.
5.Especialmente adecuado para las condiciones de terreno difícil.

•Aplicación :
1.Proyecto Pre-apoyo
2.Proyecto de Apoyo Radial
3.Proyecto de Apoyo a la Fundación
4.El suelo de pared de uñas
5. Central Hidroeléctrica
6.Otras Roca Trabajo Apoyo

• Accesorios:
Los accesorios incluyen el acoplador de anclaje, anclaje tuerca, placa de anclaje y adaptador de broca de taladro. Golpe son las especificaciones para los accesorios.
▪ Anclaje acoplador

Muestra Tipo Diámetro Externo
(mm)
Longitud
(mm)
Peso
(Kg)
Hilo de Rosca
  R38N 51 220 1.70 ISO 10208
▪ Anclaje tuerca
Muestra Tipo Dimensión Tipo de Clave
(mm)
Longitud
(mm)
Peso
(Kg)
  R38 Hex Nut 50 50 0.39
  R38 Hex Nut 50 60 0.47
  R38 Domed Nut 52 60 0.70
▪ Placa de Anclaje
Muestra Tipo Especie Dimensión
(mm)
Grueso
(mm)
Diámetro de Agujero
(mm)
Peso
(Kg)
  R38N Domed Plate 200*200 12 41 3.60
  R38N Domed Plate 150*150 8 41 1.38
  R38N Flat Plate 140*140 35 41 5.00
  R38N Flat Plate 200*200 12 41 3.60
▪ Taladro broca adaptador
Muestra Barra del Ancla Hueco Broca Longitud
(mm)
Peso
(Kg)
  R38N 51 68 0.41
▪ Centralizador
Muestra Tipo Dimensión
(mm)
Longitud
(mm)
Peso
(Kg)
  R38 78 30 0.30

Muetra Tipo Dimensión Diámetro (mm)
  EX R38 ø76, ø90, ø100
  EXX R38 ø76, ø90
  ES R38 ø76, ø90
  ESS R38 ø90, ø115
  Clay Bit R38 ø90, ø100, ø110, ø130, ø150
  EY R38 ø76
  EYY R38 ø76, ø90
  XX R38 ø110, ø130
